1、采用專用IC設計,放大器內置型
2、旋鈕式距離調節
3、背景抑制型光電,不受檢測物體顏色影響
4、亮動、暗動可切換
5、電源反接保護,輸出過載保護,輸出逆接保護

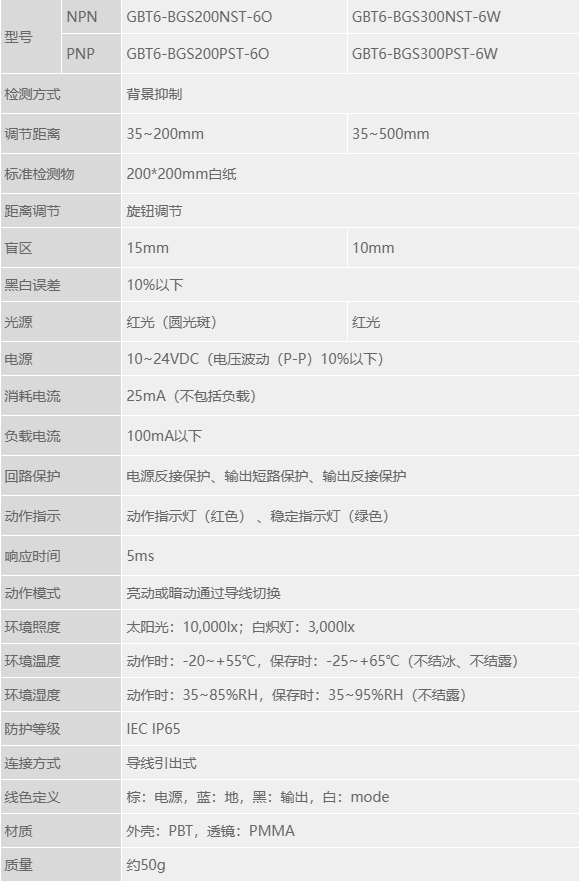

型號
| NPN | GTB6-BGS200NST-6O | GTB6-BGS300NST-6W
|
PNP |
GTB6-BGS200PST-6O | GTB6-BGS300PST-6W | |
檢測方式
|
背景抑制 | ||
調節距離
|
35~200mm | 35~300mm | |
標準檢測物 |
200*200mm白紙 | ||
距離調節 | 旋鈕調節 | ||
盲區 |
15mm | 10mm | |
黑白誤差 | 10%以下 | ||
光源
|
紅光(圓光斑) | 紅光 | |
電源 | 10~24VDC(電壓波動(P-P)10%以下) | ||
消耗電流
|
25mA(不包括負載) | ||
負載電流
|
100mA以下 | ||
回路保護
|
電源反接保護、輸出短路保護、輸出反接保護
| ||
動作指示
|
動作指示燈(紅色) 、穩定指示燈(綠色)
| ||
響應時間
|
5ms
| ||
動作模式 | 亮動或暗動通過導線切換 | ||
環境照度 | 太陽光:10,000lx;白熾燈:3,000lx | ||
環境溫度 | 動作時:-20~+55℃,保存時:-25~+65℃(不結冰、不結露) | ||
環境濕度 | 動作時:35~85%RH,保存時:35~95%RH(不結露) | ||
防護等級 | IEC IP65 | ||
連接方式 | 導線引出式 | ||
線色定義 | 棕:電源,藍:地,黑:輸出,白:mode | ||
材質 | 外殼:PBT,透鏡:PMMA | ||
質量 | 約50g |

NPN集電極開路輸出

PNP集電極開路輸出
