ISL700_2A雙PD背景抑制光電傳感器芯片
★★★★★
分享到：
咨詢電話：0592-6773016

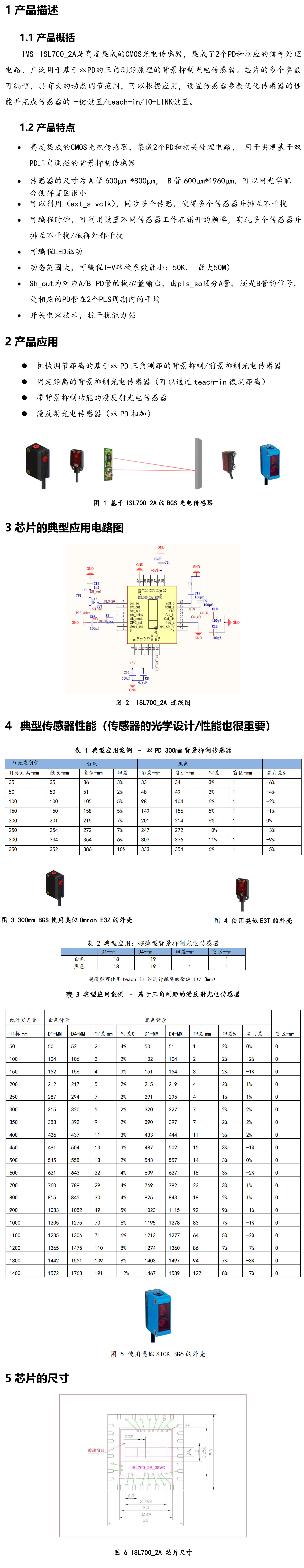

IMS ISL700_2A是高度集成的CMOS光電傳感器，集成了2個PD和相應的信號處理電路，廣泛用于基于雙PD的三角測距原理的背景抑制光電傳感器。芯片的多個參數可編程，具有大的動態調節范圍，可以根據應用，設置傳感器參數優化傳感器的性能并完成傳感器的一鍵設置/teach-in/IO-LINK設置。

*請先注冊獲取下載權限，如已注冊請點此登錄

  • 高度集成的CMOS光電傳感器，集成2個PD和相關處理電路， 用于實現基于雙PD三角測距的背景抑制傳感器

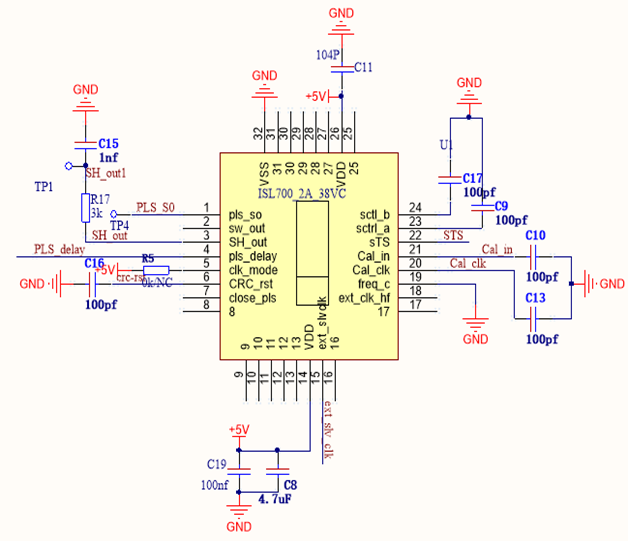

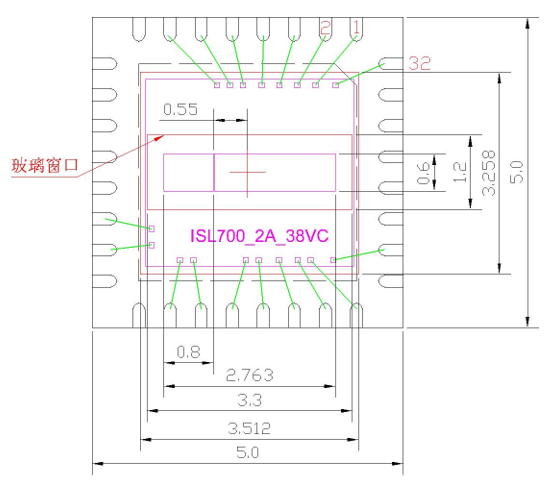

  • 傳感器的尺寸為A管600μm *800μm， B管600μm*1960μm，可以同光學配合使得盲區很小
  • 可以利用（ext_slvclk），同步多個傳感，使得多個傳感器并排互不干擾
  • 可編程時鐘，可利用設置不同傳感器工作在錯開的頻率，實現多個傳感器并排互不干擾/抵御外部干擾
  • 可編程LED驅動
  • 動態范圍大，可編程I-V轉換系數最?。?0K， 最大50M）
  • Sh_out為對應A/B PD管的模擬量輸出，由pls_so區分A管, 還是B管的信號，是相應的PD管在2個PLS周期內的平均
  • 開關電容技術，抗干擾能力強
  • 機械調節距離的基于雙PD三角測距的背景抑制/前景抑制光電傳感器
  • 固定距離的背景抑制光電傳感器（可以通過teach-in微調距離）
  • 帶背景抑制功能的漫反射光電傳感器
  • 漫反射光電傳感器（雙PD相加）

表 1 典型應用案例 – 雙PD 300mm背景抑制傳感器

紅光發射管

白色

黑色

目標距離-mm

觸發-mm

復位-mm

回差

觸發-mm

復位-mm

回差

盲區-mm

黑白差%

35

35

36

3%

33

34

3%

1

-6%

50

50

51

2%

48

49

2%

1

-4%

100

100

105

5%

98

104

6%

1

-2%

150

150

158

5%

149

156

5%

1

-1%

200

201

215

7%

201

214

6%

1

0%

250

254

272

7%

247

272

10%

1

-3%

300

334

354

6%

303

336

11%

1

-9%

350

352

386

10%

333

354

6%

1

-5%

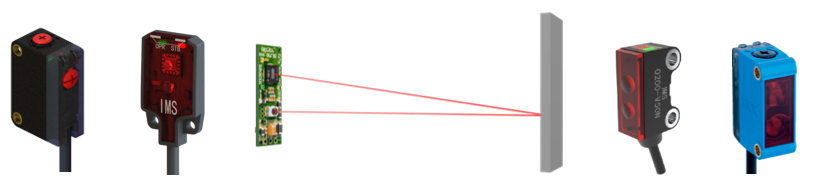

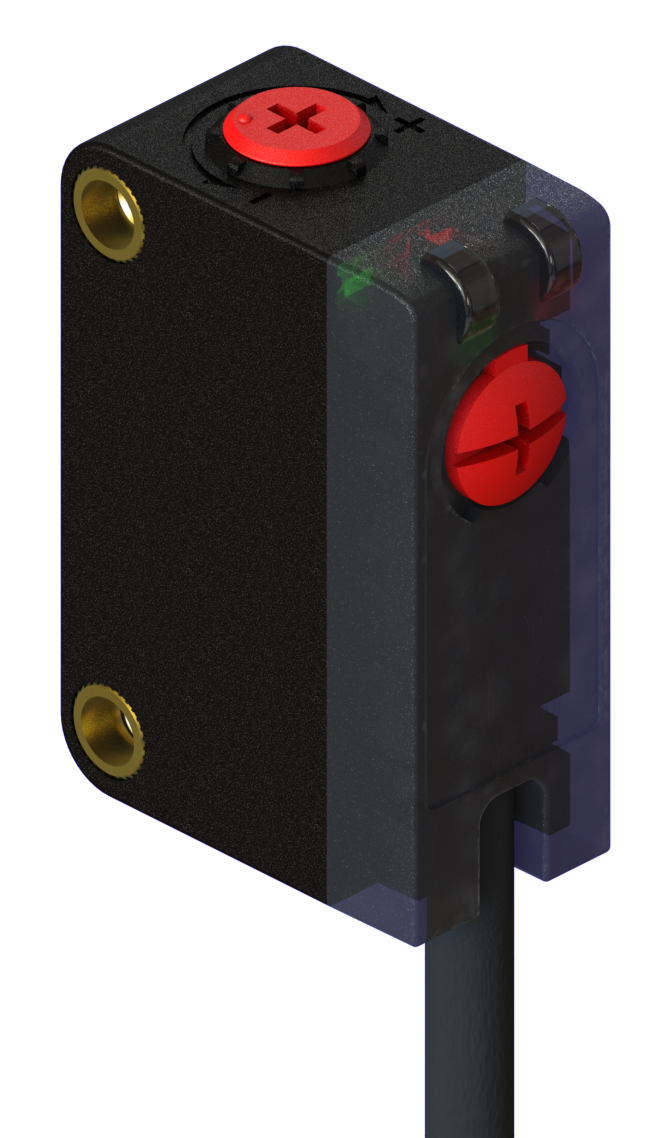

圖 3 300mm BGS 使用類似 Omron E3Z 的外殼                                   使用類似 E3T 的外殼

表 2 典型應用：超薄型背景抑制光電傳感器

D1-mm
D4-mm
回差-mm
盲區-mm
白色
18
19
1
1
黑色
18
19
1
1
超薄型可使用 teach-in 線進行距離的微調（+/-3mm）

表 3 典型應用案例 – 基于三角測距的漫反射光電傳感器
紅外發光管白色背景黑色背景盲區-mm
目標 mm D1-MM D4-MM 回差 mm 回差% D1-MM D4-MM 回差 mm 回差% 黑白差
50 50 52 2 4% 50 51 1 2% 0% 0
100 104 106 2 2% 102 104 2 2% -2% 0
150 152 156 4 3% 151 154 3 2% -1% 0
200 212 217 5 2% 215 219 4 2% 1% 0
250 287 294 7 2% 291 295 4 1% 1% 0
300 315 320 5 2% 320 327 7 2% 2% 0
350 383 392 9 2% 390 397 7 2% 2% 0
400 426 437 11 3% 433 444 11 3% 2% 0
450 491 504 13 3% 487 502 15 3% -1% 0
500 545 558 13 2% 543 557 14 3% 0% 0
600 621 643 22 4% 609 627 18 3% -2% 0
700 760 789 29 4% 769 792 23 3% 1% 0
800815845304%825843182%1%0
90010331082495%10231115929%-1%0
100012051275706%11951278837%-1%0
110012351306716%12131277645%-2%0
1200136514751108%12741360867%-7%0
1300144215511098%14031497947%-3%0
14001572176319112%146715891228%-7%0
